Инженерный центр STEEL-FORMAT Steel-format@yandex.ru



РАЗРАБОТКА КМД. ЧЕРТЕЖИ КМД

ПРОЕКТИРОВАНИЕ

_______________________________



        Разработаем документацию КМД (конструкции металлические деталировочные)



        Проектируем промышленные здания и сооружения массой от 200 до 1000 тонн (производственные здания, цеха, административно бытовые здания), и гражданские металлоконструкции массой от 1 до 200 тонн, такие как навесы, магазины, складские помещения, различного вида бункера.

_______________________________

_______________________________

_______________________________

        Чертежи КМД выполняем по 3D модели в BIM среде Tekla Structures, что позволяет избежать неточностей геометрии в проекте на этапе моделирования и гарантирует технологичность и собираемость металлоконструкции в процессе монтажа.

СОСТАВ КОМПЛЕКТА ЧЕРТЕЖЕЙ КМД



  • Титульный лист
  • Общие данные
  • Чертежи отправочных элементов
  • Чертежи монтажных схем
  • Чертежи монтажных узлов

      Проектную документацию передаём в электронном виде, в формате:



- графический материал – pdf

- графический материал – dwg (Autocad)

- текстовый материал – doc (Word)

- табличный материал – xls (Exel)



      ВОПРОСЫ ПРОЧНОСТИ ПРИ РАЗРАБОТКЕ КМД

        Все основные вопросы прочности и устойчивости конструкцийрешаются проектировщиком при разработке проекта КМ. Конструктор КМД вопросами прочности

не занимается, а может разработать соединения не оказывающие влияния на несущую способность металлоконструкции.

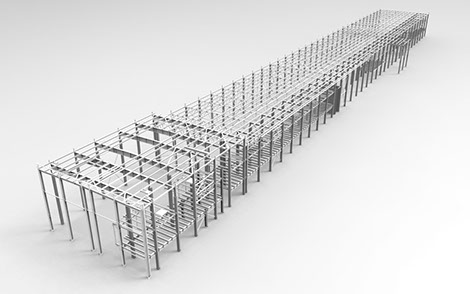

Игоревский деревообрабатывающий комбинат; Российская Федерация, г.Брянск

Три очереди строительства

1 - очередь строительства: площадь 1586м2 (61x26х14), масса 128.1т

2 - очередь строительства: площадь 4224м2 (132x32х14), масса 227.7т

3 - очередь строительства: площадь 880.2м2 (32.6x27х14), масса 131.3т

Масса металлоконструкции 487.1т



ПРЕИМУЩЕСТВА РАБОТЫ

С НАМИ

- На рынке проектных работ

  более 5 лет



- Опыт проектирования

  более 10 лет



- Множество спроектированных,

  построенных и успешно

  эксплуатируемых объектов

  в ряде стран СНГ.



- Инженерный опыт подтверждённый

  квалификационными аттестатми

  (лицензия на выполнене

  проектных  работ)

НАШИ КВАЛИФИКАЦИОННЫЕ

АТТЕСТАТЫ
